玉崎供应日本小野三维显微镜单元 LV-0383
三维显微镜单元LV-0383振动测量相关产品概述应用程序（用例）外部视图下载 (DWG/PDF)产品目录 (PDF)LV-0383 是用于激光多普勒测振仪的 3D 显微镜单元。使用三个激光多普勒测振仪和一个显微镜，可以在三个轴向上非接触地检测微小物体的振动。同轴落射照明和两个 (*) 具有不同放大倍率的数字摄像机可实现快速准确的定位和静止图像记录。可以评估 MEMS（微机电系统）、微结构、小质量目
- 型号： LV-0383
特征
0.3 Hz 至 100 kHz *1可进行 3 轴非接触振动检测

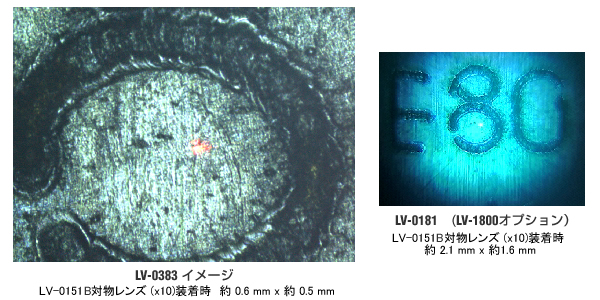

可以在两个不同的放大倍率（视野）下同时观察*2 的同时定位待检测物体和照射的激光束。
激光光斑直径为 4.5 µm，可检测小物体
兼容激光多普勒测振仪 LV-1800、LV-1710* / LV-1720* / 1720A*
*1 如需分析 100 kHz 或更高频率，请联系我们
*2 当 LV-0181 内置定位相机连接到 LV-1800 激光多普勒测振仪时
* 停产产品
外形规格
兼容的激光多普勒测振仪 | LV-1800 *停产产品 | |
|---|---|---|
检测光学 | 探测器支架 | M22 x 0.5 长度 4mm |
| 测量距离 | 38.9 毫米（物镜 10 x 固定） | |
| 光斑直径 | 4.5 微米 | |
物体观察装置 | CMOS相机 | 1280 x 960（USB 2.0 输出） |
| 聚焦单元 | 方法 | 手动粗调/微调 |
| 竖线 | 30mm | |
| 粗笔画 | 36 毫米/转 | |
| 细笔画 | 0.2 毫米/转 | |
| 悬垂量 | 100mm | |
| 预防跌倒 | 配备防坠落环 | |
根据 | 材料 | 铝（配钢板充磁） |
| 尺寸 | 310 毫米 x 300 毫米 | |
激光产品辐射安全标准 | 激光安全等级 | 3R级 |
| 3D光学系统 | 夹角 | 45° |
捏合角度调整 | ±1° | |
捏合角度调整 | ±1° | |
| 可扩展性 | 2 轴 2 维可能 | |
激光聚焦 | 通过安装在每个轴上的激光多普勒实现 | |
使用环境 | 使用环境 | 符合相应的检测器 |
| 大量的 | 17 kg（不带传感器） | |
