位移分析软件

LV-0930

支持Windows® ¹⁰

外部视图下载 (DWG/PDF)
产品目录 (PDF)
常问问题

特征
规格
价格

图片关键词

LV-0930 是用于对包括位移在内的各种振幅进行数字分析的软件。

通过使用 LV-0930 位移分析软件，您可以以高达 1 MHz 的采样率分析当待测物体移动到停止时发生的动态行为。

除了目标的移动位移（m）、移动速度（m/s）、加速度（m/s ²）外，还可以通过两个传感器测量过冲和下冲，并差分分析俯仰和偏航。我可以。

您还可以轻松显示 ±% 图形，使您可以轻松检查恒速控制在目标速度的百分比范围内。

特征

支持高达 5 m/s 和 1 MHz 的采样率

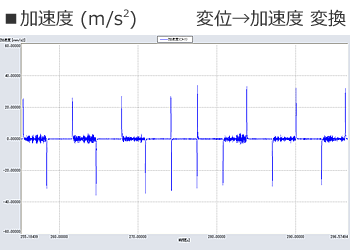

[位移→速度→加速度]的同时转换很容易

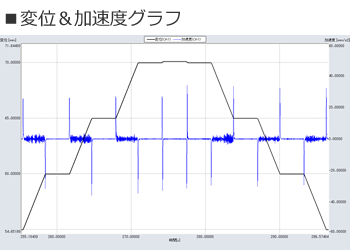

动态分析

将被测物的移动量（位移（m））、此时的速度（m/s）、加速度（m/s ^{2 ）的变化可视化，能够分析被测物的动态特性被测量。}
也可以同时绘制三个波形并以 CSV 格式输出数据。

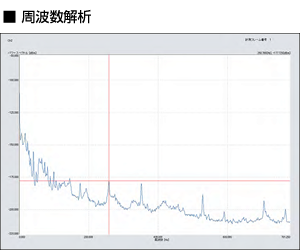

频率分析

可以对叠加在测量目标位移上的位移波动分量进行频率分析。

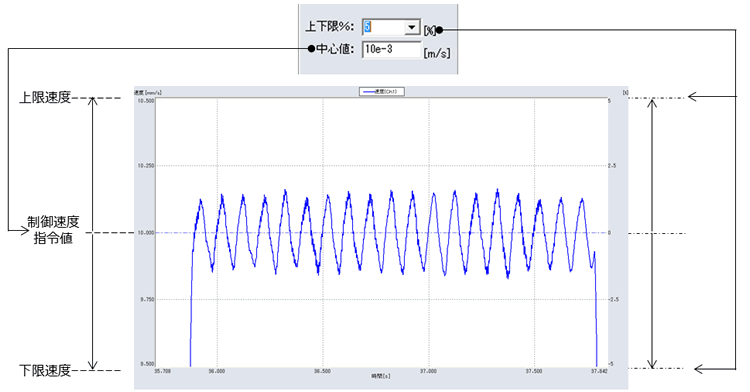

±% 图

在评估需要恒速运动精度的设备时，如扫描仪、打印机头和液体涂抹器/分配器，±%图表允许被测对象在控制速度指令值的一定百分比内。您可以轻松检查无论

动态分析

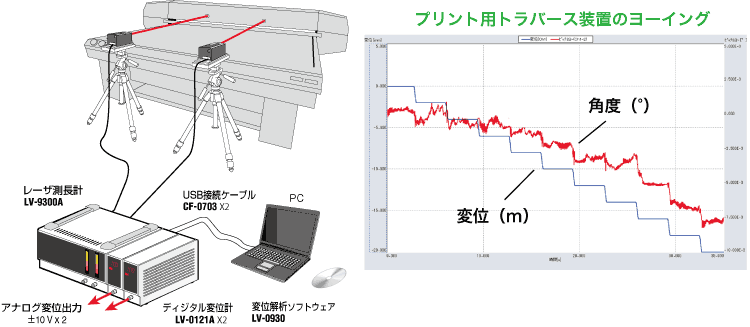

俯仰和偏航，差分测量

通过使用两个或多个传感器，可以根据待测物体的运动方向评估垂直旋转（俯仰）和水平旋转（偏航）。
在贴片机等中，可以通过差值测量来测量贴片机头和吸嘴在高速移动时的波动和收敛时间。

动态分析

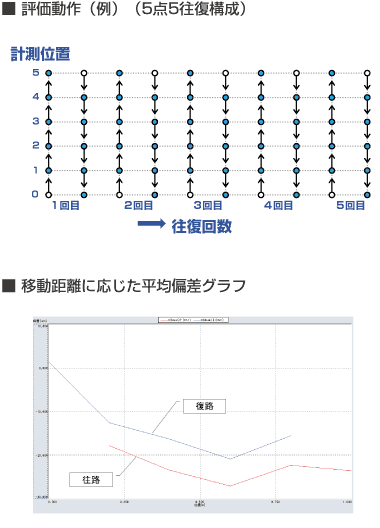

定位精度测试

通过以固定的间隔和时间驱动被测物体在正负方向上，可以自动计算与目标位置的偏差。

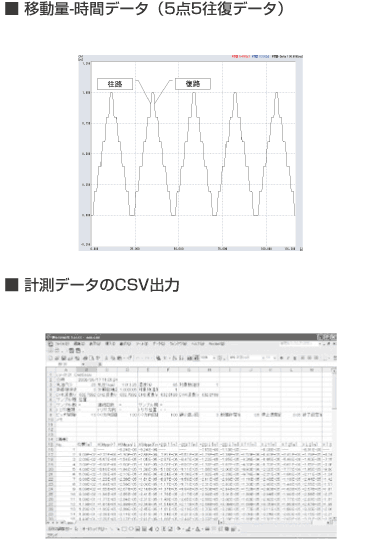

将实际停止位置与设定的控制目标值实时绘制在时间-位移图上，并显示位置-偏差图。计算每个方向每个控制目标位置的平均偏差和标准偏差。它可以输出为图形或 CSV 文件。

规格

偏好输入

温度（°C）/湿度（%）/大气压力（hPa）/激光波长（nm）/热膨胀修正系数（ppm/°C）/物体温度（°C）/使用通道数/极性设置

监控功能

可监控通道

Ch1, Ch2, Ch3, Ch4 显示连接传感器的位移值

测量指标

白色：测量中断/绿色：正在进行测量和监控

激光接收错误
指示灯

白色：正常接收光水平/红色：没有接收到光，光被阻挡

Y轴刻度（米）

±10m、±5m、±20mm、±1mm、±100μm、±10μm

X轴刻度（s）

由采样点数和采样频率决定

游标功能

显示使用滚动条选择的时间的分位数

分位数 SI 前缀切换

毫米、微米、纳米

样点显示

1～65535（设定值）

持续集成数显示

1～10（设定值）

时间测量
分析功能

样品数量

样本数量 1 至 65535

连续次数

1 到 10

采样频率

1MHz、500kHz、200kHz、100kHz、50kHz、20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz、10Hz、5Hz、2Hz、1Hz、0.5Hz

记录时间
*采样点数：65535点

65.5 米秒（1 MHz 采样）
~ 36 小时 24 分 30 秒（0.5 Hz 采样）

触发功能

种类	OFF /Ch1 / EXT（外部输入）
方向	↑（上升），↓（下降）
位置	0%、25%、50%、75%
触发位置	0 至 ±10（纳米、微米、毫米、米）

定位精度
分析功能

环境

间距间隔（mm）/正方向数、负方向数/重复次数

控制允许值（mm）/停止速度设定（mm/s）/结束值

采样时间

62.5 ms *位移测量采样时间固定为 62.5 ms

定位精度
统计分析功能

向前重复次数各位置位置的平均偏差

返回重复次数各位置位置的平均偏差

每个位置位置对于来回重复次数的平均偏差

正向重复次数各位置位置平均偏差的标准差

返回重复次数的每个位置位置的平均偏差的标准偏差

Standard deviation of 每个位置位置的平均偏差为来回重复次数

每次重复次数的进退各位置位置偏差

定位精度
统计分析图形
打印功能

单向定位偏差和重复性（去向）

单向定位偏差和重复性（返回）

双向定位偏差和重复性（去/回）

测试条件记录/编辑

测试日期/时间/测试地点/型号名称/机器编号/测量轴/温度（°C）/大气压力（hPa）/湿度（%）/物体温度（#1）（°C）/物体温度（#2 ) (°C) )/线膨胀系数(ppm)/定位测量设定值

分析功能

振幅

时间-位移 (m)
时间-速度 (m/s)
时间-加速度 (m/s2)

波动图绘制

上下限(%)	0.001, 0.01, 0.1, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 500
中心值	数值输入 m / m/sm/s2

多通道分析

俯仰和偏航/直线度/角度/差异*当使用 2 个或更多传感器时。

移动平均线

1到100（次）

频率分析

帧长	128, 256, 512, 1024, 2048, 4096, 8192, 16384
窗函数	矩形/汉宁/平顶/指数
重叠 (%)	0, 25, 50, 75

偏移校正

2 到 10 个波形的偏移补偿

数字滤波器

过滤器抽头长度	32, 64, 128, 256, 512, 1024, 2048
低通滤波器	（采样频率/2.56）Hz 至 0 Hz
高通滤波器	0 Hz 至（采样频率/2.56）Hz

搜索光标功能

主搜索光标、子搜索光标：幅度/时间/时间增量/幅度增量

数据输出

数字输出

二进制/csv

数据输出

图像输出

位图

操作系统/中央处理器

操作系统

仅限Microsoft® Windows® ¹⁰ 64-bit版本
版本详情请参考软件环境[Windows] 。

中央处理器
