立即交付 小野测器 HR-6800小型手持式数字转速计，

立即交付 小野测器 HR-6800小型手持式数字转速计，

高速型数字手持转速计HR-6800手持式转速表相关产品线概览FAQ（常见问题）　外部视图下载 (DWG/PDF)产品目录 (PDF)申请电子报价特征外形规格小型手持式数字转速计，可在不接触的情况下高精度测量高速旋转体的转速，最高可达 999,990 r/min。除了纺织机械的牙科旋转体、假捻机主轴等高速旋转体外，越来越普遍的高速切削钻头、机床中的高速电机等的转速也可以通过以下方式进行检测：在旋转轴

  • 型号： HR-6800
在线询价

高速型数字手持转速计
HR-6800

  • 手持式转速表相关产品线概览

  • FAQ（常见问题）　

  • 外部视图下载 (DWG/PDF)

  • 产品目录 (PDF)

  • 申请电子报价


  • 特征

  • 外形规格


产品照片（HR-6800数显手持式转速表+MP-5350专用检测仪）

小型手持式数字转速计，可在不接触的情况下高精度测量高速旋转体的转速，最高可达 999,990 r/min。

除了纺织机械的牙科旋转体、假捻机主轴等高速旋转体外，越来越普遍的高速切削钻头、机床中的高速电机等的转速也可以通过以下方式进行检测：在旋转轴附近放置一个电磁传感器，这样就可以在一般的旋转机械中磁化钻齿的形状（凹凸不平），从而可以轻松地非接触式直接读取r/min。

从 100 r/min 到 999,990 r/min 的宽测量范围。
模拟输出（可与监视器输出切换）和脉冲输出均为标准设备。模拟输出用于数据记录仪等记录。监视器输出用于传感器波形确认和FFT分析仪的分析输入信号，脉冲输出可用作FFT分析仪的跟踪分析信号。内存中最多可存储20个测量结果作为历史记录，方便测量后的查看和记录。



特征

非接触、高速旋转对应专用旋转检测器和高灵敏度放大器实现高速旋转速度测量
从低速旋转（100 r/min）到高速旋转（999,990 r/min）的广泛范围

紧凑、轻量的机身和易于读取的大型液晶显示 模拟（可切换监视器输出）、脉冲输出标准设备
最大和最小值保持功能、便于检查测量结果的存储功能（最多可存储 20 个项目）可能的）

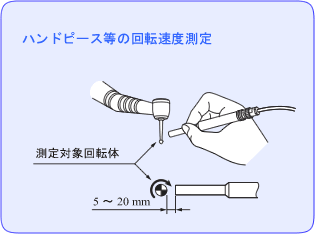

图解（机头转速测量等）

图解（立铣刀和钻头的转速测量）

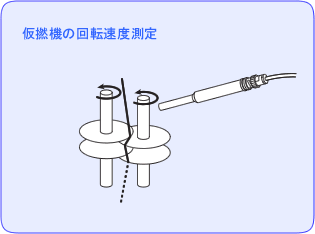

图解（假捻机转速测量）

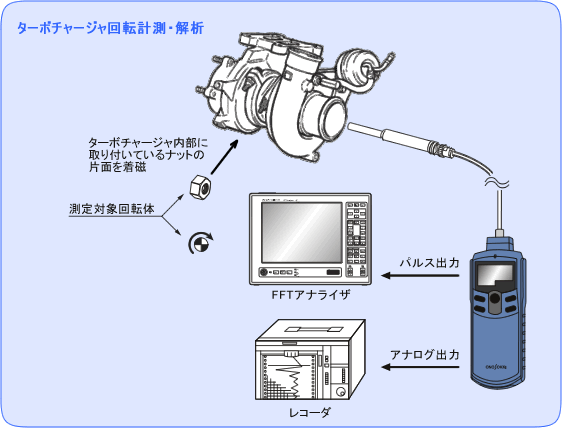

插图（涡轮增压器旋转测量和分析）

外形规格

测量对象牙科用转子、纺织用转子、高速机床用转子
* 被测转子部分必须磁化。
充磁详情
对应检测器MP-5350高速专用传感器（另售）
算术方法周期计算法
展示带背光的 5 位液晶显示（字符高度 10.2 mm）
测量时间50 ms 以内 + 输入信号 10 个循环时间
显示更新时间1秒/0.5秒可切换
测量单位×10转/分
转速测量范围

　

类型切换范围转速范围
A型你好10,000 至 999,990 转/分
罗100 至 50,000 转/分
B型-200,000 至 999,990 转/分

*当脉冲数设置为“1”时

测量精度显示值 x (±0.02%) ±1 计数
*显示值的测量精度
记忆功能测量结果最多20个数据存储在非易失性存储器中（即使关闭电源也会保留记录值）
峰值保持功能最大值（MAX）、最小值（MIN）
超量程显示测量值超出显示范围时显示超量程（ ERROR标志）
旋转上限警告功能当转速超过预设上限时，会显示上限警告（ ↑标记）。
触发功能用主机右侧的旋钮调节音量
模拟输出转速显示值输出

输出电压：0～1V/0～满量程（满量程可任意设定）
转换方式：10位D/A转换方式
线性度：±1%/满量程
输出更新时间：50ms+1周期时间以内

（*请注意，如果转速超出测量范围，将会有数秒的延迟。）

温度稳定性：±0.05%/满刻度/°C（跨度和零）
设置误差：±0.5%/满刻度
负载电阻：100 kΩ 或更高

监控输出传感器信号监测模拟输出（用于与上述转速模拟输出切换）
脉冲输出每个信号检测 1 个脉冲输出

输出电压：Hi+4.5V以上、Lo+0.5V以下
输出逻辑：正逻辑
负载电阻：100kΩ以上

工作温度限制0 至 +40°C
储存温度范围-10°C 至 +50°C
工作湿度范围35 至 85 % RH（非冷凝）
储存湿度范围35 至 85 % RH（非冷凝）
电源AAA 电池 (1.5 V) x 4，或专用 AC 适配器 PB-7090（选购件）
电池寿命连续使用时间：约13小时（背光关闭时），约8小时（背光打开时）
（使用碱性电池，20°C）
电池警告显示当电池电压低于约 4.4 V 时，会显示警告标记（LOW 标记）。
外形尺寸66（宽）x 189.5（长）x 47.5（深）毫米
大量的约 280 g（仅机身，包括电池）
配件

  • AAA 电池 (1.5 V) x 4

  • 手提箱

  • MI-0301 三脚架安装适配器

价格¥ 110,000 ( ¥ 121,000 含税)
选项

・MP-5350 高速专用传感器： 86,000 日元（ 含税 94,600 日元）
・AX-501 带 BNC 连接器的输出电缆（2m，模拟和脉冲输出）： 4,500 日元（ 含税 4,950 日元）
・HT-0522磁铁支架： ¥4,500 10,500 日元（ 含税 11,550 日元）
・HT-0521B 支架夹具： 16,000 日元（ 含税 17,600 日元）
・PB-7090 AC 适配器： ¥ 6,000（ 含税 ¥ 6,600）
LA-0203D 测量用三脚架： - 停产 - （含税 - 停产 - ）

* HT-0522 磁铁支架和 HT-0521B 支架夹具成套使用。

MP-5350高速专用传感器

检测方法电磁感应法
连接电缆包括 1 m（两端带有 BNC 连接器）
工作温度限制0 至 +40°C
储存温度范围-10 至 +50°C
抗振性（通电）19.6米/秒2
耐冲击性（通电）490米/秒2　
外形尺寸107 × Φ14mm
大量的约 50 g（仅检测器）
价格¥ 86,000 ( ¥ 94,600 含税)
