定制 电触点规格 3950-00
定制 电触点规格 3950-00 / 定制 电触点规格 3950-00说明■ 带接触触点的温度计当达到预定温度时，温度指针与设定针之间的接触接触，电路工作，蜂鸣器，灯等发出警报。由于接触部分的允许电流低至100V AC0.3A，因此不能单独使用带接触接触的温度计进行控制。请参阅控制开关模式。 ■ 报警开关模式（带触点的温度计）开关模式（指针顺时针移动）接触联系方式（连接示例）型号单触点上限铜
- 型号：
定制 电触点规格 3950-00 / 定制 电触点规格 3950-00
说明
■ 带接触触点的温度计
当达到预定温度时，温度指针与设定针之间的接触接触，电路工作，蜂鸣器，灯等发出警报。
由于接触部分的允许电流低至100V AC0.3A，因此不能单独使用带接触接触的温度计进行控制。
请参阅控制开关模式。
■ 报警开关模式（带触点的温度计） 单触点上限 单触点下限 上限 1 触点 下限 1 触点开关模式
（指针顺时针移动）接触联系方式
（连接示例）型号
铜1
外语
CUL1
*使用大负载的蜂鸣器和灯时，可以使用大容量报警蜂鸣器。
■ 微动开关
■ 带微动开关的温度计
内置在温度计中的波登管的温度直接将操作传输到微动开关，
这是一种调节装置，当温度达到预定温度时打开和关闭，并直接操作连接到端子的控制装置（电磁阀、加热器等）。
微动开关的允许电流为AC100V或200V 3A。
■ 控制切换模式（*1） 单触点上限 单触点下限 上限 1 触点 下限 1 触点开关模式
（指针顺时针移动）触点触点方式 + 继电器单元（连接示例）（
RU-1、KR-A2）型号
CU1RU
CU1KR
CL1RU
CL1KR
CUL1KR
注（*1）在贵公司准备继电器单元时，请使用报警开关模式的型号。
（1） RU-2 和 KR-A表示继电器单元的类型。

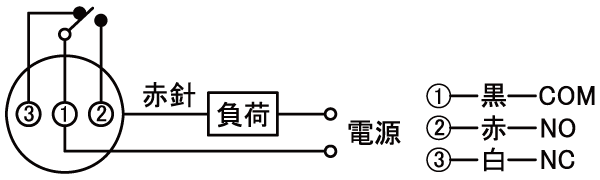

单触点上限 单触点下限开关模式
（指针顺时针移动）微接触方式
（连接示例）型号
MS1
接线
将通向左侧所示
的开关模式。
